Alle, die wissen möchten, wie das Programm
funktioniert, finden in der Folge eine Kurz-Anleitung:
01. FringeXP.exe

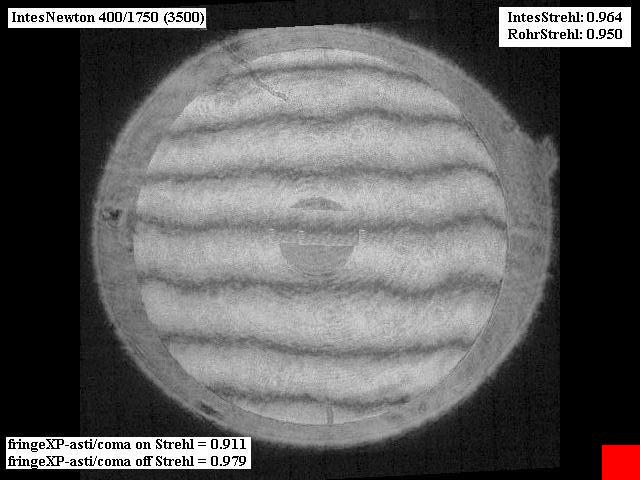

downloaden in Verzeichnis und zusätzlich ein (Beispiel-Bild
findet man hier)
02. Programm aus Verzeichnis starten
03. Menue >File/Open Interferogramm
anwählen und 640x480 Pixel fringexp11.jpg laden
04. Mit vier Maus-Klicks den Rand der Interferogramm-Scheibe
markieren bei 18/15/12/09-Uhr
05. Find-Best-Fit-Ellipse-Button anwählen/bestätigen
06. Add/Remove Fringe Points-Button anwählen/klicken
07. Mittig mit Mausklick obersten "fringe"
anklicken
08. "Auto TRace this Fringe" unten anwählen
und zuschauen
09. Optional " Iterate Optimization" mehrmals
anklicken
10. "Increment fringe Number" anwählen
Punkt 07.-10. geht auch manuell durch Einzel-Mausklick.
Rechte Taste zum Löschen der Punkte.
11. Procedur 07. - 10. beim zweiten fringe
wiederholen, bis alle fringes erledigt sind.
12. Menue >file/Save Fringe Data
Ergebnis in fringexp11.frn sichern, auch später möglich
13. In "Fringe Spacing Waves" 0,5 wegen Messung
in Ausokollimation (und dtsch. Tastatur-Einstellung)
bei Kompensation oder
Kugelspiegeln muß "1" eingegeben werden: Siehe
auch Anhang!
14. "Calculate Zernikes" Button anwählen
15. Falls nicht deaktiviert "Coma" und "Astigmatismus"
deaktivieren damit Ergebnis Koma-bereinigt
16. "Close"-Button klicken
17. "Mirror Analysis"-Button anwählen
18. Hinweisfenster bestätigen und Werte
für Wavelenght/ RoC of Mirror / Diameter of Mirror eingeben
19. "Generate Contour Plot"-Button anwählen
20. Ergebnis studieren gegebenenfalls Fenster
wieder schließen und bei Nr. 14 wieder beginnen durch
Aktivieren von
Coma
und Astigmatismus bzw. der Einzelkomponenten.
"Fringe-Spacing-Wave"-Eingabe:
Man kann an der OberFläche/surface interessiert
sein oder an der Wellenfront.
Die Meßtechniker denken in Wellenfront,
die Feinoptiker eher in surface. Vermutlich
geht dieses Programm von Wellenfront/wavefront
aus, weil sich der Strehl naturgemäß
auf Wellenfront bezieht. Bei Interferogrammen
aus dem Krümmungsmittelpunkt von
Kugel oder kompensierter Parabel ist der Eingabe-Wert
" 1 ",
bei Autokollimations-Anordnungen ist der Eingabe-Wert
" 0,5 "
Der "Target-Conic-Constant"-Wert ist gewöhnlich
" 0 ", weil alle Tests in der Regel
als Nulltest gedacht sind:
- die Sphäre aus dem Krümmungsmittelpunkt,
- die mit Sphäre kompensierte Parabel
- die mit Planspiegel kompensierte Parabel
in Autokollimations-Anordnung
Wenn die fringes nicht gerade zu Kreisen zusammenlaufen,
dann sollte mit der "Target-Conic-
Constant" die Parabel aus dem Krümmungsmittelpunkt
mit dem Eingabe-Wert " - 1 " berechen-
bar sein, allerdings mit einfacher Genauigkeit.
Eine genauere Beschreibung soll die Entdeckerfreuden
des Benutzers nicht unnötig einschränken!
Jedoch ist Vorsicht geboten, da bereits die Trace-Routine
eine Fehlerquote von ca. 1% Strehl
verursacht.
| Wichtig:
bei Interferogrammen, die autokollimationsbedingt in der Mitte ein "Loch"
haben, müssen die Streifen "scheinbar" durchgezeichnet werden, da
sonst ein falsches Ergebnis gerechnet wird. |
Wolfgang Rohr |
