Sterntest zur Qualitäts-Beurteilung

Benutzen Sie Ihr Okular einmal dazu, Ihre Fernrohr-Optik am Himmel zu testen. Verglei-
chen Sie einfach die Sternscheibchen innerhalb und außerhalb vom Fokus und natürlich
den Fokus selbst auch. Wie dies aussehen kann, zeigen Ihnen die nachfolgenden Bilder.
Vorausgesetzt wird allerdings, daß Ihr System exakt zentriert ist.

Ein einfacher, aber empfindlicher Test am Himmel, die Qualität von Optiken zu beurteilen. Hier ein
840/3000 Newton-System, das intrafokal(-0.1 mm) - im Fokus - extrafokal(+0.1 mm) untersucht wurde.

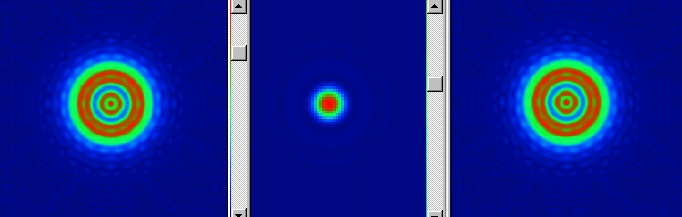

1. Bildfolge der perfekte Spiegel; Conic = -1, also ideale Werte für PtV-wave, RMS-wave und Strehl

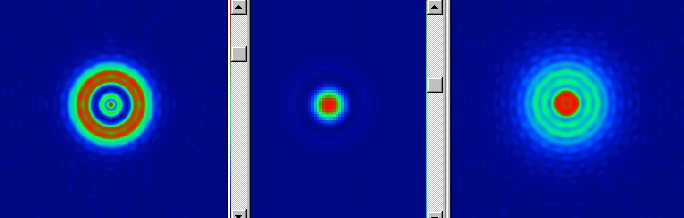

2. Bildfolge: unterkorrigiert; Conic = -0.99,  PtV / RMS / Strehl : 0.14 / 0.04 / 0.93 (Wellenfront)

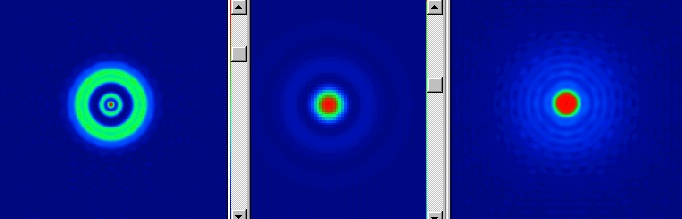

3. Bildfolge: unterkorrigiert; Conic = -0.98,  PtV / RMS / Strehl : 0.28 / 0.08 / 0.75 (Wellenfront)

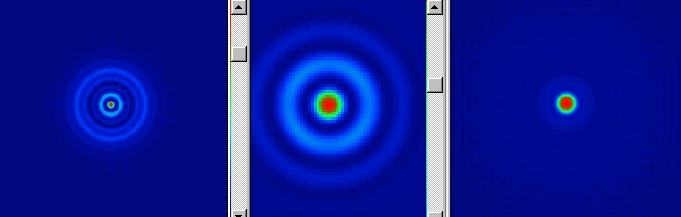

4. Bildfolge: unterkorrigiert; Conic = -0.96,  PtV / RMS / Strehl : 0.56 / 0.17 / 0.32 (Wellenfront)

Je stärker der Fehler, umso mehr Energie verlagert sich in die nachfolgenden Beugungsringe.
Noch gravierender wirkt sich die Kombination aus, wenn Astigmatismus als Fehler dazukommt.
Siehe weiter unten !

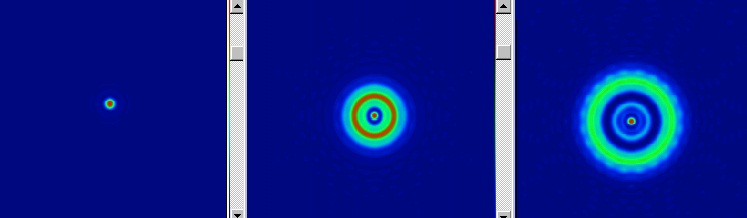

Astigmatismus kombiniert mit Unterkorrektur im Fokus: Werte inLambdaWellenfront

Bild links:  Fokus eines perfekt korrigierten+astigmatischen Spiegels  PtV/RMS / Strehl : 0.03/0.09/0.99
Bild Mitte: Fokus 0.99 Conic-Unterkorrektur+gleicher Astigmatismus PtV/RMS/ Strehl : 1.15/0.33/0.00
Bild rechts:Fokus 0,98 Conic-Unterkorrektur+gleicher Astigmatismus PtV/RMS/ Strehl : 2.27/0.65/0.00

Der Astigmatismus verschlechtert das Bild dramatisch !
