erstellt am 16.Juni 2001
 GSO Newton 250/1255


Alle Testergebnisse entstanden in einer Autokollimations-Anord-
nung mit doppelter Genauigkeit. Der dazu notwendige 400 mm
Planspiegel Lambda/20 PtV wave mit 80 mm Bohrung erzeugt
ein paralleles Lichtbündel, simuliert also die Situation am Stern-
himmel, jedoch in doppelter Deutlichkeit bei allen Tests.

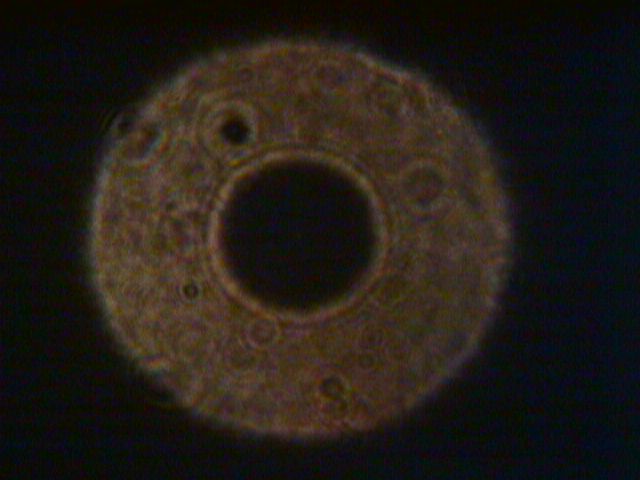

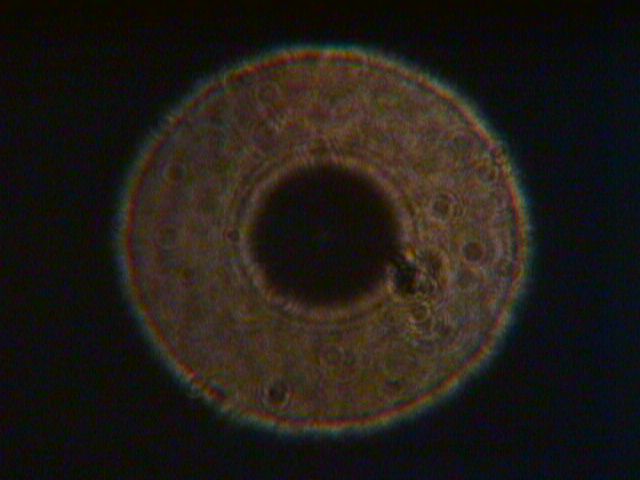

 Sternscheibchen:

 Autokollimation, 12 mü Pin-
 hole, 15 mm WW Okular,
 links extrafokal, rechts intra-
 fokal, Sekundär-Spektren
 von Verunreinigungen des
 Okulares. Scheibchen nahe-
 zu identisch, Spiegelkante
 exakt, gleichmäßige Fläche
 bedeutet: keine Zonen.

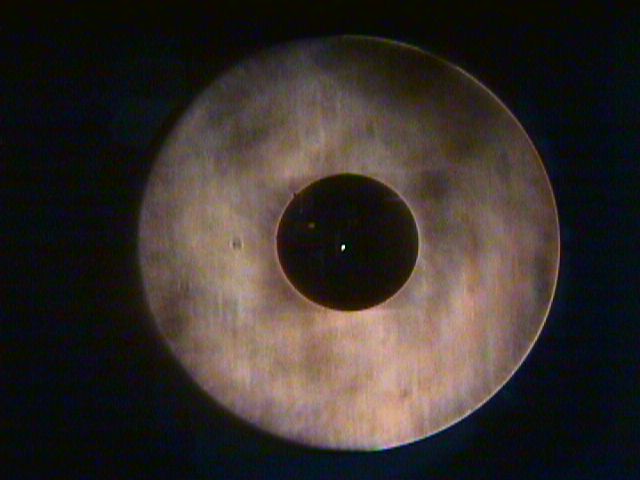

 links Foucault-Test

 Nahezu gleichmäßige Aus-
 leuchtung der Spiegel-Fläche

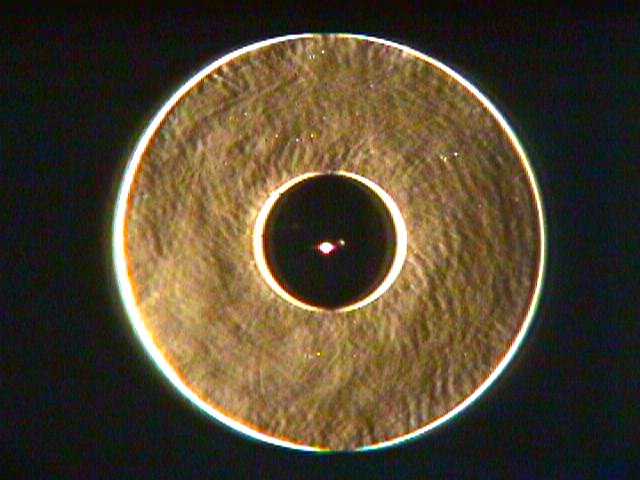

 rechts Phasenkontrast Test

 zeigt überdimensioniert Struk-
 turen die teilweise von der Be-
 schichtung stammen. Ebenfalls
 vergleichsweise glatter Flächen
 eindruck!

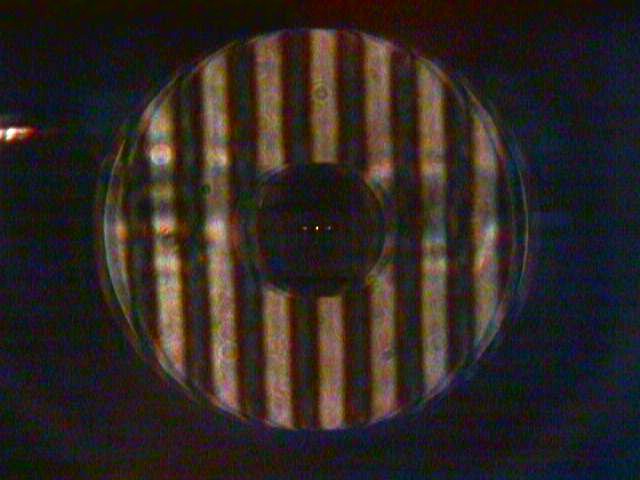

 Ronchi-Gitter-Test links

 Gitterkonstante 10 lp/mm, zeigt
 korrekte (100%) Parabel, im
 Testaufbau ist vertikal noch
 kleiner Justierfehler erkennbar.

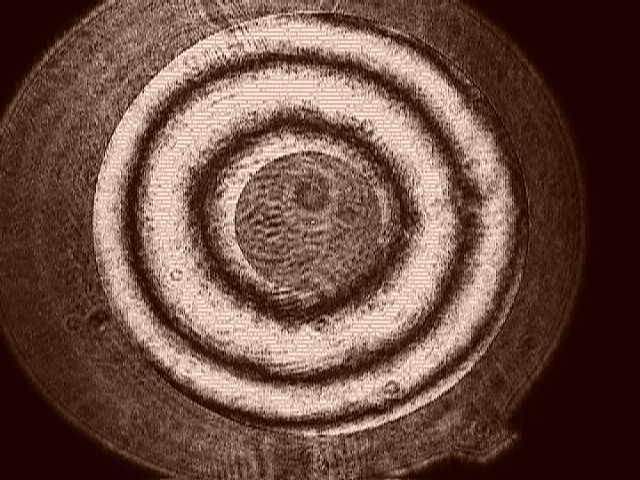

 Astigmatismus-Test rechts

 Die Ringe sind nahezu kreis-
 förmig und ohne Verformung,
 wie es sonst bei Astigmatismus
 erkennbar wäre.

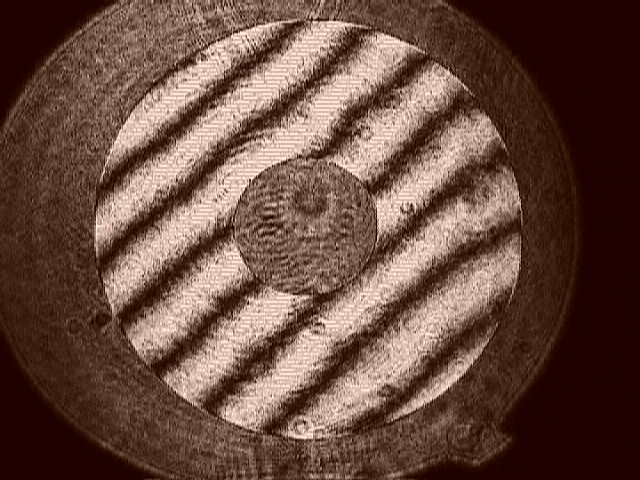

 Interferogramm

 Streifenabstand Lambda/2 der
 Wellenfront mit roter Laserdio-
 de und einem Bath-Interfero-
 meter erzeugt. (Aufbau siehe
 Link auf Homepage)

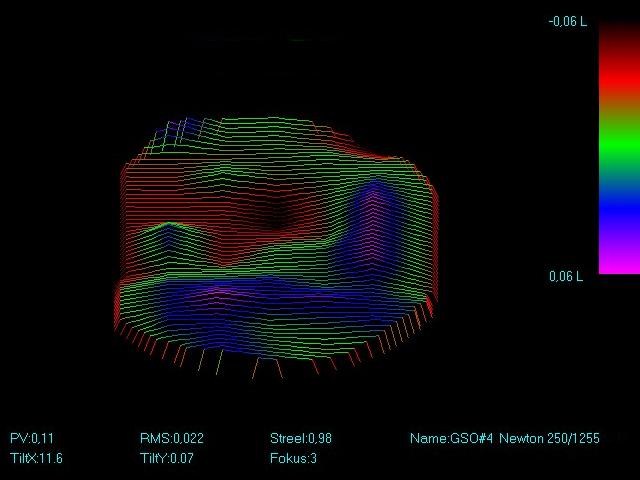

 Auswertung ergibt:

 PtV wave:   0.110 oder L/9
 RMS wave: 0.022 oder L/45

Strehl: 0.98
